土山工場

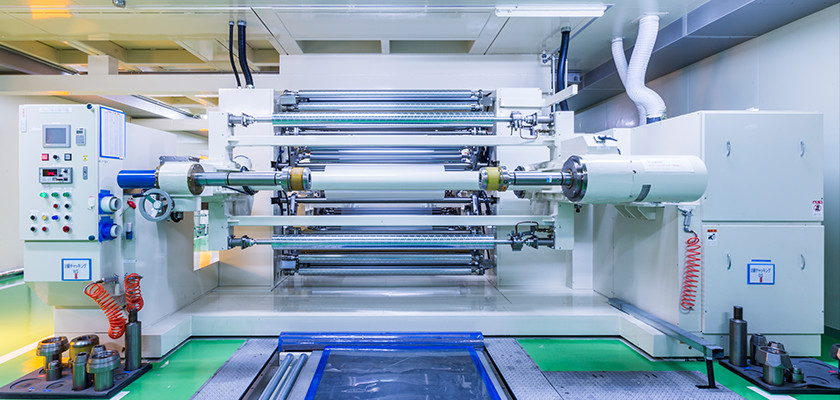

5号コーター

5号コーター

特徴

  1. クラス1000のクリーン環境下に設置されたコーターマシンです。
  2. グラビアとコンマの2つの塗工ヘッドを保有しておりWetで5µmから500µmの幅広い厚みでのコーティングが可能です。
  3. 搬送ロールはオイルバス式の軸受となっており回転抵抗が低く基材に傷をつけにくい搬送が可能です。
  4. 自動スプライスによりラインを停止させることなく原反交換が可能です。
  5. ラミ部は150℃までの加熱が可能です。
  6. 巻き取り部はアキューム装置によりライン速度は落とさず巻き取り部のみ停止して製品切り替えが可能です。
  7. 熱風乾燥機の他にUVキュアゾーンも保有しており、UV硬化性のコーティング液の塗工も可能です。
  8. 材料となるフィルムは前室で開梱したあとエアシャワーで異物を除去した後で塗工室に搬入する事で異物の侵入を防止します。

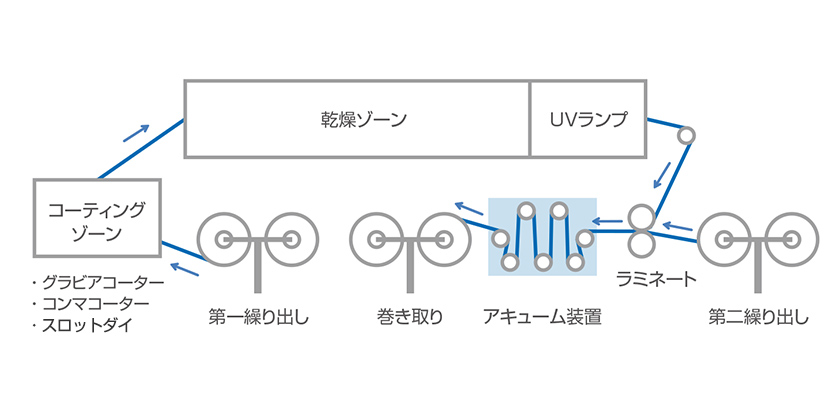

加工設備概要

加工設備概要

コーター仕様

塗工方式 小型グラビアコーター コンマ スロットダイ
塗工可能幅 ~1600㎜
グラビア コンマ スロットダイ
塗工可能厚み
(乾燥前wet状態)
5~40µm 50~200µm 100~200µm
塗液の粘度範囲 10~200mPa・s 500~30000mPa・s 500~5000mPa・s
塗液 粘着剤、水系の粘着剤、接着剤等

加工実績

  • 光学フィルム用のコーティング(液晶用途)
  • メディア印刷シートのコーティング
  • クリーンルーム用粘着ローラー
